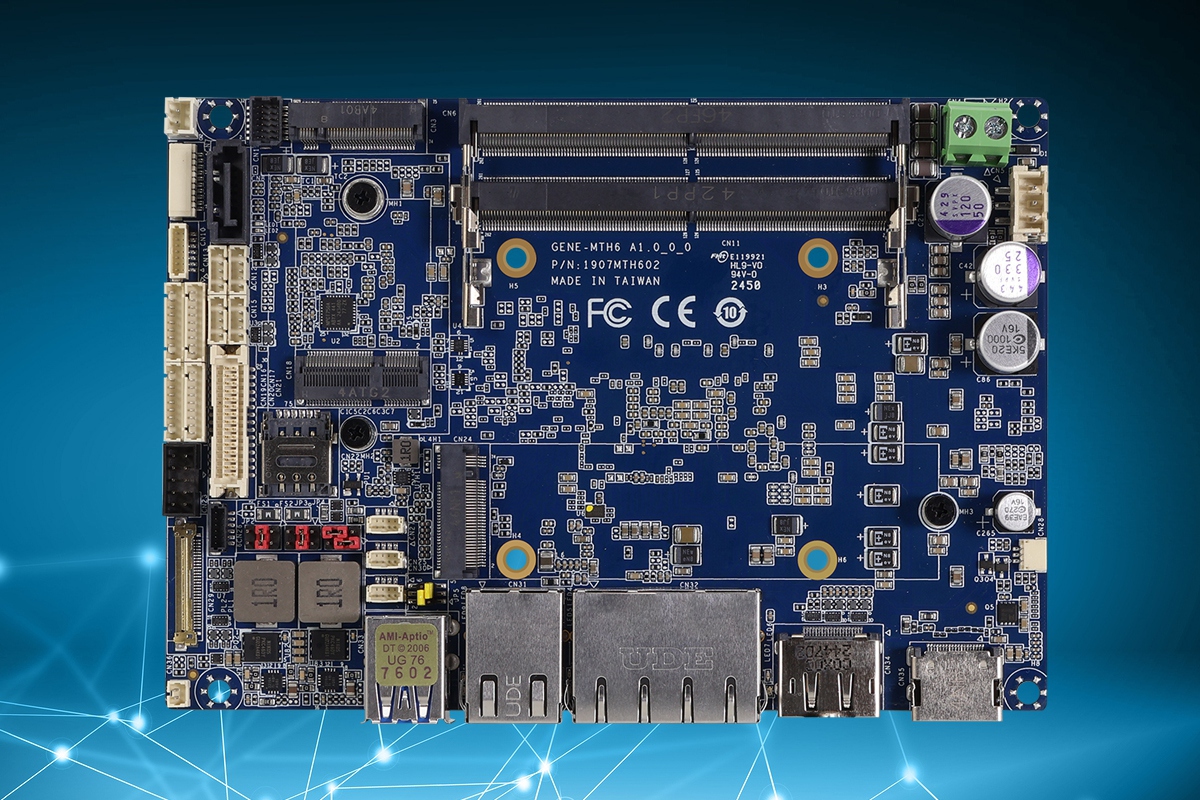

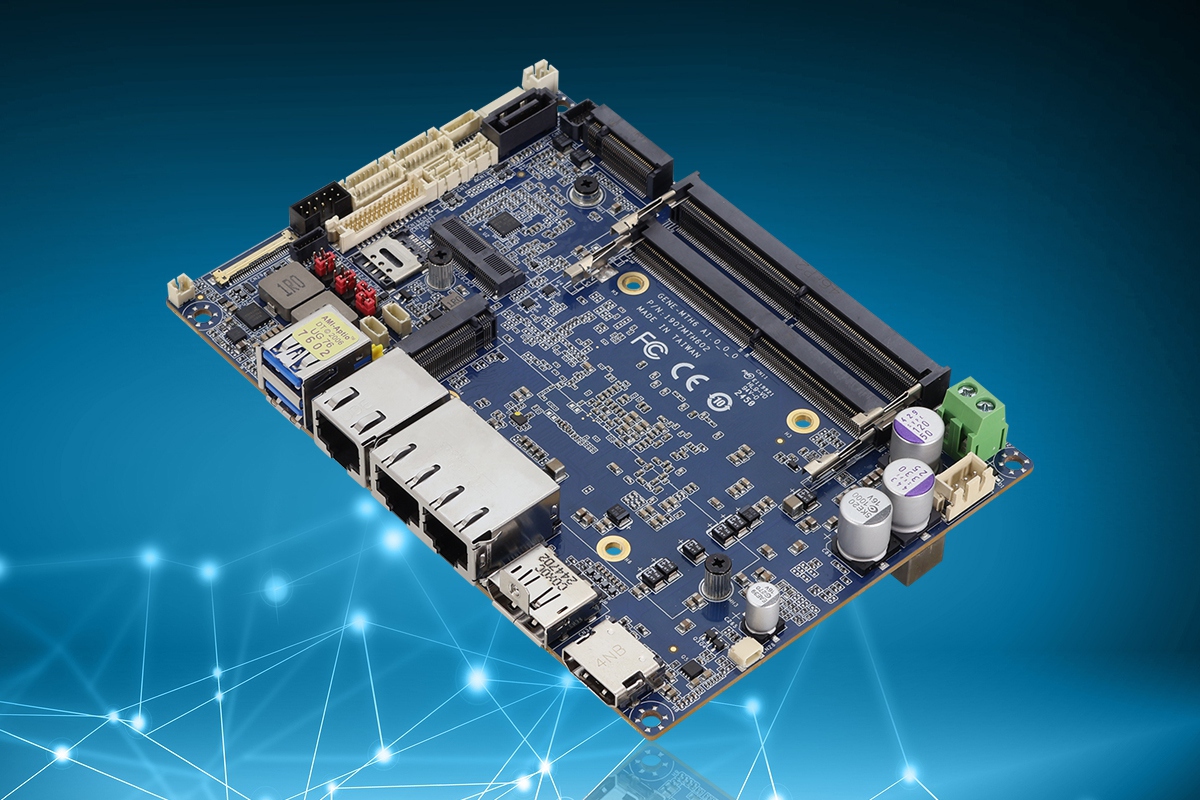

GENE-MTH6
Placa SubCompact de 3,5" con SoC Intel® Core™ Ultra
Características
- Procesadores Intel® Core™ Ultra (Serie 1)
- DDR5 5600 MHz, SODIMM de doble canal x 2, hasta 96GB

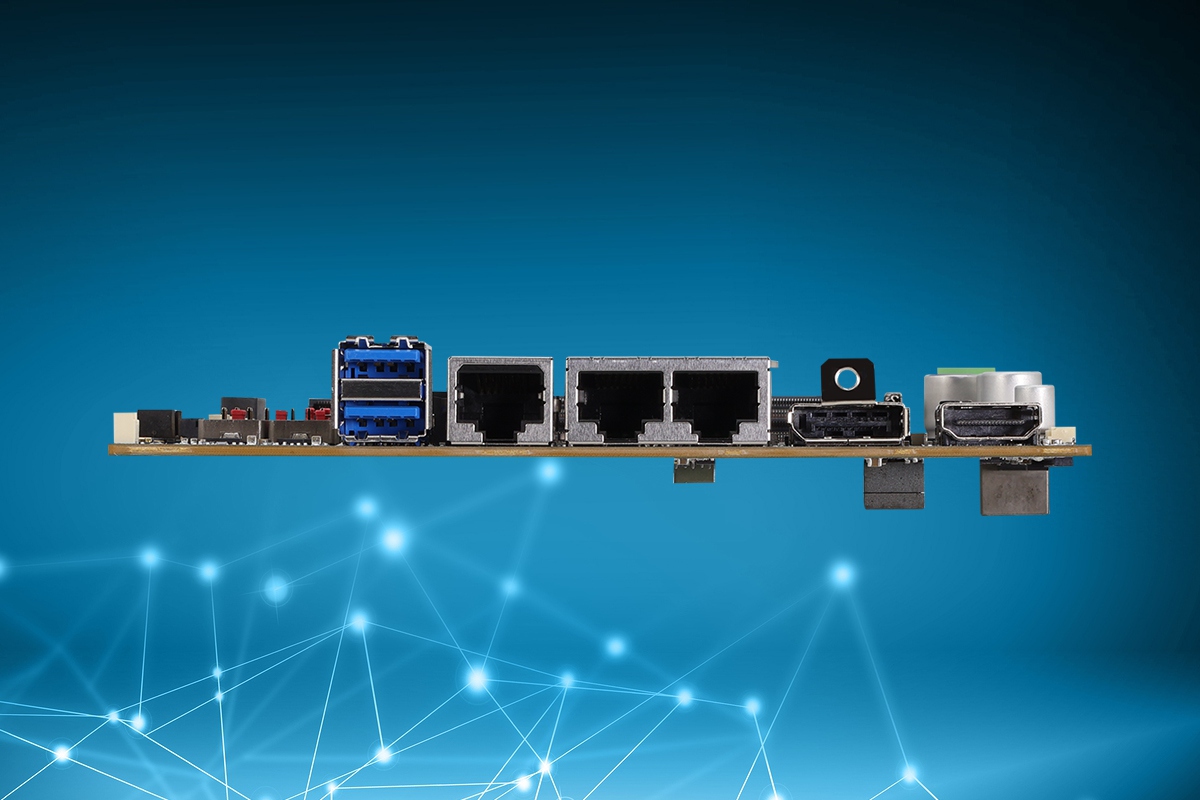

- 1 LVDS, 1 eDP, 1 DP, 1 HDMI
- 3 LAN, 1 SATA 6Gb/s, GPIO de 8 bits
- 2 USB 3.2 Gen 2, 4 USB 2.0
- 1 M.2 2280 M-Key, 1 M.2 3052 B-Key, 1 M.2 2230 E-Key
- Entrada DC de 9 ~ 36V
El GENE-MTH6 maximiza la funcionalidad mientras mantiene un funcionamiento eficiente y redundante. Aprovechando la CPU, GPU y NPU integradas de su SoC Intel® Core™ Ultra junto con 96GB de memoria DDR5, almacenamiento de alta velocidad y una combinación de robusta conectividad cableada e inalámbrica, el GENE-MTH6 ofrece todo lo necesario para ejecutar el procesamiento de datos en tiempo real.
Estas capacidades lo hacen ideal para aplicaciones de tráfico inteligente, monitoreo ambiental y vigilancia impulsada por IA.

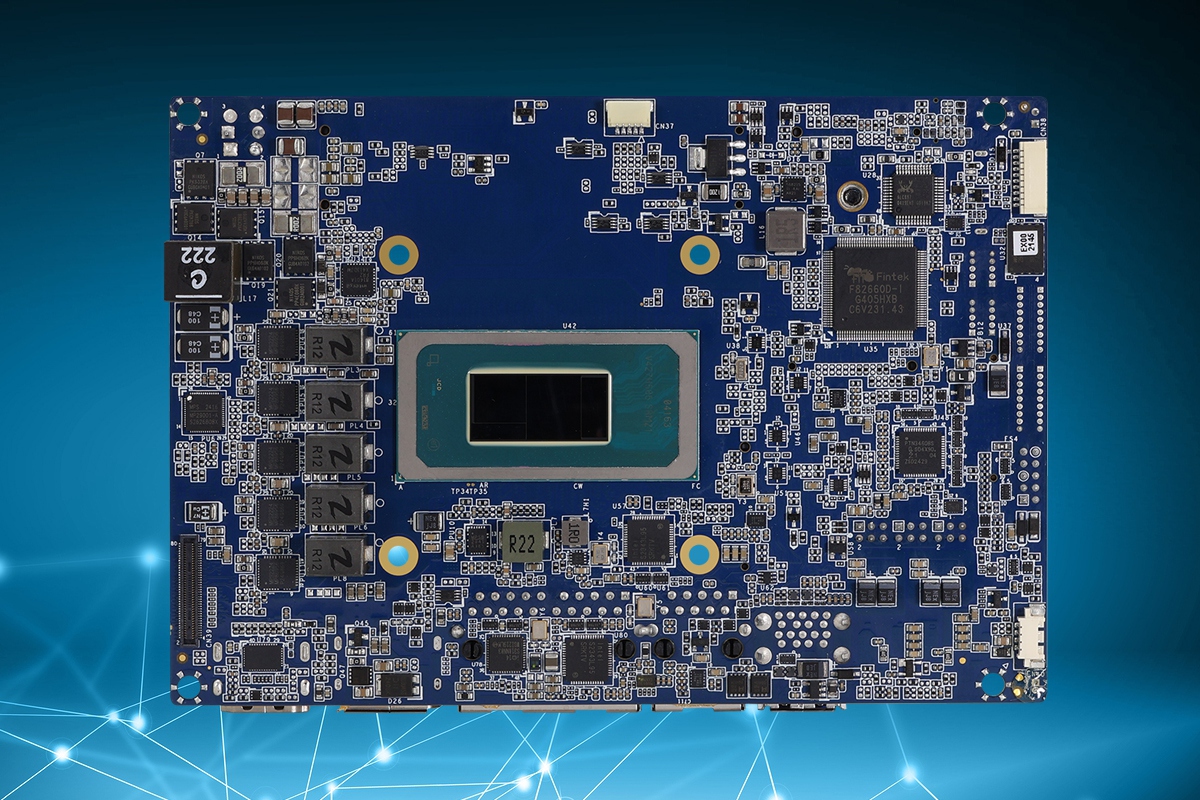

La arquitectura del GENE-MTH6 está diseñada para el máximo rendimiento, con un SoC desagregado que comprende una CPU Intel® Core™ Ultra, gráficos Intel® Arc™ y una NPU dedicada. A esto se unen 96GB de soporte DDR5 para una gestión de datos sin latencia. Tal combinación no solo ofrece la capacidad de procesar cargas de trabajo complejas de IA y aprendizaje automático, sino también la capacidad de gestionar grandes conjuntos de datos en el borde en tiempo real.

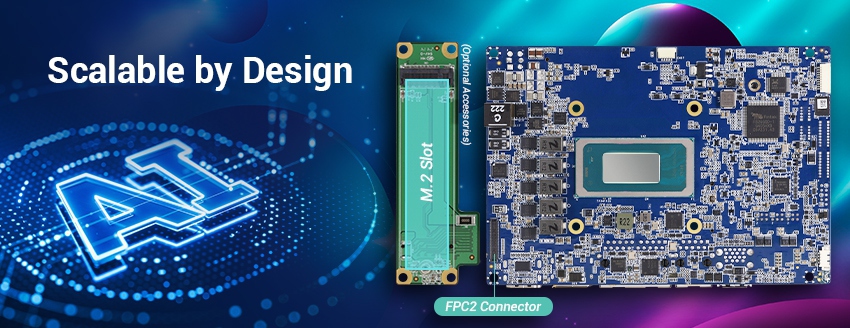

Un rango de entrada de energía de 9V a 36V con soporte ERP lo hace eficiente energéticamente y adecuado para diversos entornos de implementación de ciudades inteligentes. Mientras tanto, la ranura M.2 M-Key y el conector FPC2 de la placa permiten la instalación de múltiples tipos de módulos de almacenamiento, ofreciendo su conector FPC2 también soporte RAID. Por lo tanto, el GENE-MTH6 puede acomodar módulos con las altas velocidades de lectura/escritura cruciales para funciones como el análisis de video en tiempo real, al tiempo que proporciona redundancia para la infraestructura crítica de la ciudad inteligente cuando se escala para aplicaciones como redes eléctricas inteligentes y redes de seguridad pública.

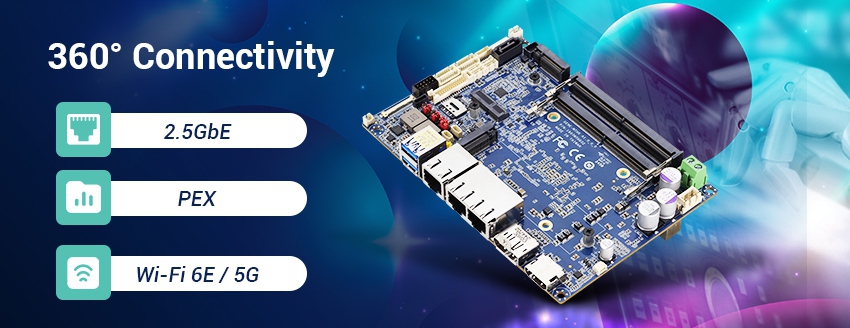

El GENE-MTH6 combina robustas interfaces cableadas con expansión inalámbrica de próxima generación para una conectividad de 360°. Un total de tres puertos LAN, con dos funcionando a 2.5GbE, proporcionan una excelente red por cable. Además, el soporte PEX facilita funciones avanzadas como el equilibrio de carga y la agregación de tráfico para gestionar grandes volúmenes de datos procedentes de cámaras y sensores periféricos. Mientras tanto, las ranuras M.2 E y B-Key del GENE-MTH6 proporcionan comunicación inalámbrica ultrarrápida y de baja latencia en forma de Wi-Fi 6E CNVi y 5G, respectivamente.
System | |
| Form Factor | 3.5“ SubCompact Board |
| CPU | Intel® Core™ Ultra Processors: Intel® Core™ Ultra 7 Processor 155H (16C/22T, up to 4.8 GHz, 28W) Intel® Core™ Ultra 5 Processor 125H (14C/18T, up to 4.5 GHz, 28W) Intel® Core™ Ultra 7 Processor 155U (12C/14T, up to 4.8 GHz, 15W) Intel® Core™ Ultra 5 Processor 125U (12C/14T, up to 4.3 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 5600, Dual Channel SODIMM x 2 Max. 96GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimensions | 5.75“ x 4“ (146mm x 101.7mm), 0.88 lb. (0.4Kg) |
| OS Support | Windows® 10 (64-bit) Windows® 11 (64-bit) Linux Ubuntu 22.04.3 (kernel 6.2.0-26-generic) |
Power | |
| Power Requirement | +9-36V (Optional: +12V), support ERP |
| Power Supply Type | AT/ATX, support 3pin ATX |
| Connector | Phoenix 2-pin Connector (Colay 4 pin connector) |
| Power Consumption | Intel® Core™ Ultra 7, DDR5 32GB x 2, 5.78A @+12V (Typical) Intel® Core™ Ultra 7, DDR5 32GB x 1, 8.42A @+12V (Max) |
Display | |
| Controller | Intel® Arc™ Graphics Intel® Graphics |
| LVDS/eDP | LVDS x 1, Dual-Channel 18/24-bit, up to 1920 x 1080 eDP 1.4b HBR3 x 1, up to 3840 x 2160 @60Hz |
| Display Interface | HDMI 2.1 x 1, up to 8K x 4K@60Hz or 4K x 2K@120Hz DP 2.0 x 1, up to 7680 x 4320@60Hz 30bpp (support DP++) |
| Multiple Display | Up to 4 Simultaneous Displays |
Audio | |
| Codec | Realtek ALC897 |
| Audio Interface | Line-in/Line-out/MIC (Audio function not available for WiTAS SKU) |
| Speaker | — |
External I/O | |
| Ethernet | Intel® I219 1GbE, RJ-45 x 1 Intel® I226 2.5GbE, RJ-45 x 2, support PEX (Support Vpro only with ULTRA 7 165U/165H, ULTRA 5 135U/135H) |
| USB | USB3.2 Gen 2 x 2 port |
| Serial Port | — |
| Video | HDMI 2.1 x 1 DP 2.0++ x 1 |
Internal I/O | |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) COM 3, COM 4 (RS-232) |
| Video |
LVDS x 1 Inverter x 1 (12V/2A) eDP x 1 |
| SATA | SATA 6.0 Gb/s x 1 +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4 wire Smart Fan x 1 |
| Sim | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
Expansion | |
| Mini PCIe/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4]/SATA) Default: PCIe 4.0 [x4] (selected by BOM) M.2 3052 B-Key x 1 (PCIe 3.0 [x1] + USB 3.2/PCIe 3.0 [x2]) Default: PCIe 3.0 [x1] (selected by BOM) M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0), supports Wi-Fi 6E CNVi (RAID 0, RAID 1 support on PCIe storage) |
| Others | FPC2 x 1 (PCIe Gen4 [x4] x 2), Support RAID 0, RAID 1 |
Environment & Certification | |
| Operating Temp. | 32°F ~ 140°F (0°C ~ 60°C) |
| Storage Temp. | -40°F ~ 185°F (-40°C ~ 85°C) |
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing |
| MTBF (Hours) | 753,493 |
| EMC | CE/FCC Class A |
