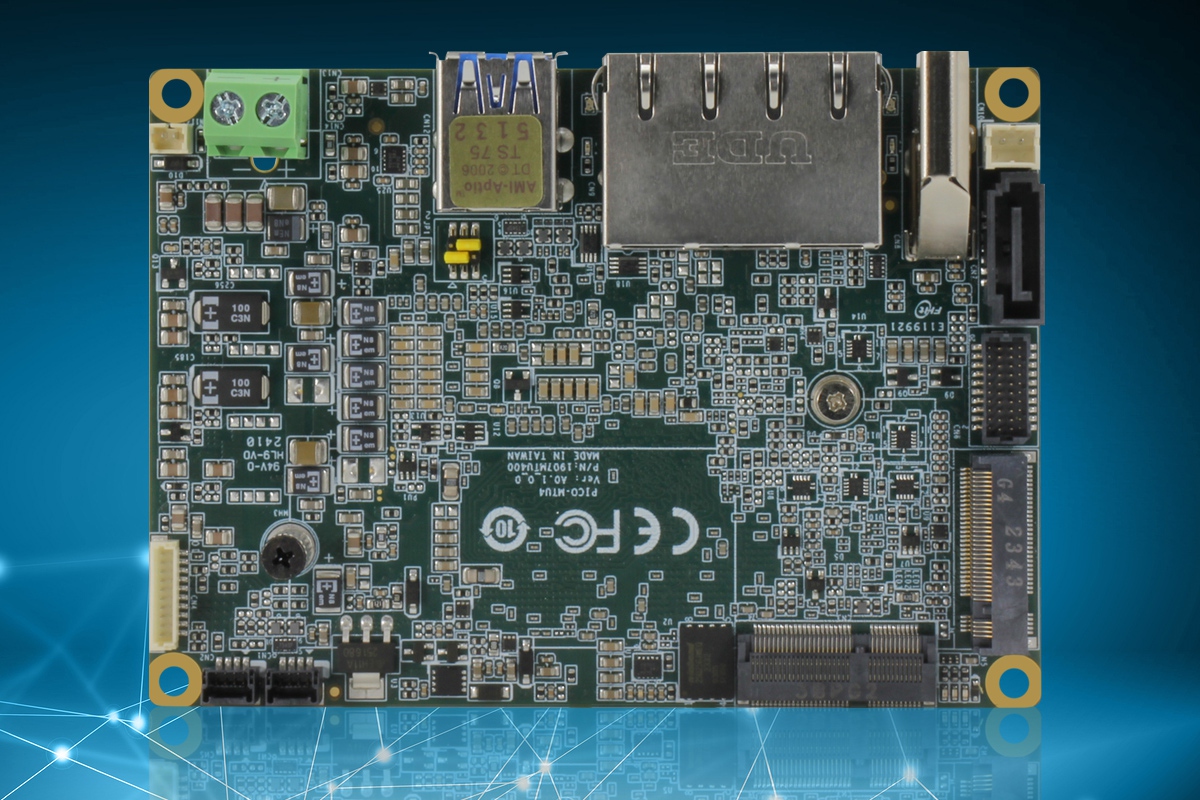

PICO-MTU4
Placa Pico-ITX con procesadores Intel® Core™ Ultra 7/Ultra 5
Características
- SoC de procesador Intel® Core™ Ultra 7/Ultra 5
- LPDDR5 integrado, hasta 32 GB
- 2.5GbE + 1GbE
- HDMI 1.4 + eDP 1.4
- 1 M.2 2280 M-Key (PCIe 4.0 [x4]/SATA)
- 1 M.2 2230 E-Key (PCIe 4.0 [x1] + USB 2.0)
- 2 puertos USB 3.2 Gen 2 + 2 USB 2.0
Como la placa más pequeña del mundo equipada con la nueva plataforma Intel® Core™ Ultra, la PICO-MTU4 aprovecha la arquitectura híbrida de núcleo de CPU del diseño de matriz desagregada y la NPU de motor de IA dedicada para lograr un aumento de hasta el 24 % en el rendimiento de subprocesos múltiples y un consumo de energía del SoC un 50 % menor.
En un factor de forma compacto de 2,5", esta combinación convierte a la PICO-MTU4 en una dínamo en miniatura capaz de impulsar incluso las soluciones más avanzadas de computación en el borde (edge computing), atención médica inteligente y robótica industrial.
Diseño mecánico refinado
A través de una ubicación optimizada de los componentes y un disipador térmico dedicado, la PICO-MTU4 cuenta con una notable tolerancia a la temperatura de -20 °C a 70 °C. Además, la renderización de imágenes avanzada de la placa, el alto rendimiento de las cargas de trabajo de IA y la compatibilidad con Wi-Fi 6 añaden credibilidad al potencial de la PICO-MTU4 como componente central en soluciones de unidades de carretera (RSU), donde el procesamiento de datos en tiempo real y la gestión optimizada de las cargas de trabajo de IA son cruciales.
Comunicación de alto ancho de banda
Complementando la potencia de la PICO-MTU4 se encuentra su memoria de sistema LPDDR5x de alto ancho de banda y su diversa selección de interfaces. Los puertos LAN duales y USB 3.2 Gen 2 pueden acomodar una variedad de cámaras y sensores, mientras que los conectores internos de la placa ofrecen una variedad de interfaces serie para protocolos industriales, como COM dual para RS-232/422/485, un GPIO de 4 bits y SMBus. Esta configuración convierte a la PICO-MTU4 en la base ideal para dispositivos SCADA, MES y de monitoreo de sistemas.
System | |
| Form Factor | PICO-ITX |
| CPU | Intel® Core™ Ultra 7 Processor 165U (2PC+10EC/14T, P-core 1.70 GHz, E-core |
| Chipset | Integrated with Intel® SoC |
| Memory Type | Single-Channel LPDDR5 6400, up to 32GB |
| BIOS | UEFI |
| Wake On LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM 2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94“ x 2.84“ (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS Support | Windows 10 (64bit) |
Power | |
| Power Requirement | 12V only |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) |
| Power Consumption | Intel® Core™ Ultra 7 Processor 165U, DDR5 32GB x1, 2.94A@+12V (Typical) |
Display | |
| Controller | Intel® Graphics |
| LVDS/eDP | eDP 1.4 x 1 |
| Display Interface | HDMI 1.4 x 1, 3840 x 2160 @30Hz |
| Multiple Display | Up to 2 Simultaneous Displays |
Audio | |
| Codec | — |
| Audio Interface | — |
| Speaker | — |
External I/O | |
| Ethernet | Intel® Ethernet Controller I226 2.5GbE, RJ-45 x 1 |
| USB | USB 3.2 Gen 2 x 2 ports |
| Serial Port | — |
| Video | HDMI 1.4 x 1 |
Internal I/O | |
| USB | USB 2.0 x 2 |
| Serial Port | COM 1 ~ 2 (RS-232/422/485, supports 5V/12V/RI) |
| Video | — |
| SATA | SATA 6Gb/s x 1 |
| Audio | — |
| DIO/GPIO | GPIO 4-bit |
| SMBus/I2C | I2C/SMBus (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
Expansion | |
| Mini PCIe/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4] / SATA, Default: PCIe [x4], select by BOM) |
| Others | — |
Environment & Certification | |
| Operating Temp | -4°F ~ 158°F (-20°C ~ 70°C) |
| Storage Temp | -40°F ~ 185°F (-40°C ~ 85°C) |
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing |
| MTBF (Hours) | 1,063,716 |
| EMC | CE/FCC Class A |
