UP Xtreme 7100 Developer Board with Intel® N-series Processor

UP Xtreme 7100

Placa de desarrollo UP Xtreme 7100 con procesador Intel® serie N

Características

  • Procesador Intel® serie N y procesador Intel® Core™ i3-N305
  • Bajo consumo de energía
  • 2.5GbE x 2 (Intel® I226-IT)
  • CAN 2.0B de 2 canales x 1
  • Temporizador Watchdog, TPM 2.0 integrado
  • DIO/GPIO a través de bloque de terminales
  • Diseño sin cables
  • Amplia entrada de alimentación de 9V~36V
  • Diseño sin ventilador
Visión general

La placa de desarrollo UP Xtreme 7100 (UPX-ASLN) es la solución robótica todo en uno más nueva de AAEON, meticulosamente diseñada para robots móviles autónomos (AMR), vehículos guiados automatizados (AGV) y aplicaciones de automatización industrial. Un conjunto completo de interfaces de comunicación está alojado en una placa compacta de 120,35 mm x 122,5 mm fortificada con características resistentes para garantizar longevidad y confiabilidad.

Solicitar presupuesto

Todo esto se basa en la plataforma de CPU del procesador Intel® serie N, rentable y de bajo consumo, que posee los atributos necesarios para impulsar soluciones robóticas avanzadas sin los altos costos o el consumo de energía típicamente asociados con la ejecución de tareas tan complejas. Si está interesado en un producto a nivel de sistema para iniciar su proyecto AGV, consulte UP Xtreme 7100 Edge.

Tienda en linea
Acelere su éxito con AAEON Pathfinder
Implementación sencilla

La combinación de una unidad de cómputo y un PLC de control en un sistema compacto y de perfil bajo no solo ahorra espacio, sino que también permite una fácil integración del hardware.

Reduzca su TCO

Un Pathfinder elimina la necesidad de comprar, instalar y mantener varias piezas de componentes, lo que le permite ahorrar en costos de mano de obra, instalación y equipos.

Pathfinder de AAEON - UP Xtreme 7100

¿Tiene estos problemas al desarrollar robótica?

  • Necesita comprar varias piezas separadas para construir el hardware de su robótica...
  • Toda una línea de ensamblaje para construir sistemas de robótica conlleva grandes costos, mucha mano de obra, más tiempo...

¿Cómo resuelve Pathfinder de AAEON estos problemas?

  • El UP Xtreme 7100 le ahorra un PLC de control adicional, proporcionando DIO de 24V integrado, CANbus y potencia de cómputo, para que su ensamblaje sea más simple.
  • ¡Debido a que el UP Xtreme 7100 ya tiene todo, no tiene que buscar y mantener piezas adicionales!

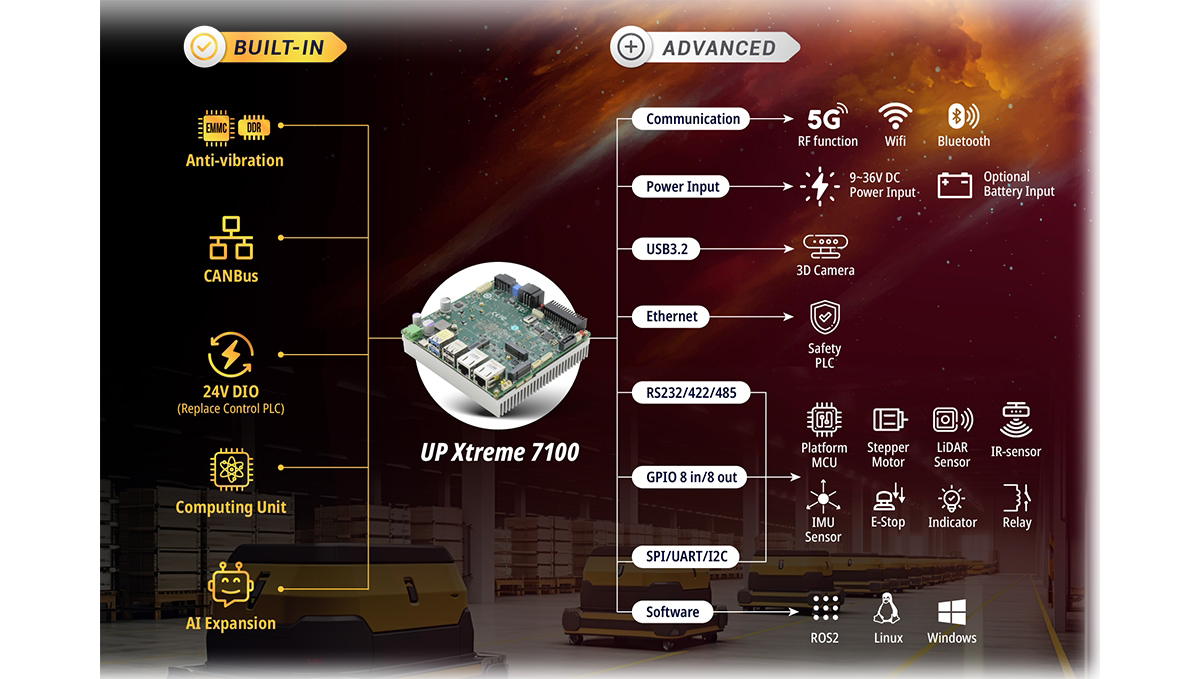

Dentro de Pathfinder

Plano del UP Xtreme 7100

¡+AI hace que su flota de AGV sea más inteligente!

Con la flexibilidad de +AI, el UP Xtreme 7100

puede permitir que los AGV se desvíen de las rutas preprogramadas

para un funcionamiento continuo si una unidad falla,

eliminando los cuellos de botella antes de que ocurran.
UP Xtreme 7100 - Pathfinder
UP Xtreme 7100

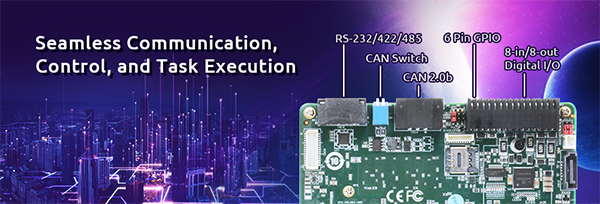

Construido para facilitar la comunicación con sensores, actuadores y otros periféricos esenciales para aplicaciones de robótica como AMR, el UP Xtreme 7100 está equipado con una selección de bloques de terminales y un conector placa a placa de 30 pines, lo que otorga acceso a I/O digital, GPIO y función RS-232/422/485 aislada. Además, la interfaz CAN 2.0B de la placa, el interruptor DIP y los indicadores LED son propicios para establecer comunicación con otros dispositivos en la red CANBus, lo que hace que el UP Xtreme 7100 no solo esté listo para AMR, sino que también sea adecuado para una amplia variedad de soluciones de control industrial, incluidos los controladores lógicos programables (PLC).

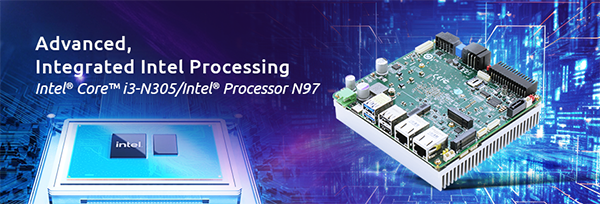

El UP Xtreme 7100 cuenta con SKU con CPU integradas Intel® Core™ i3-N305 y procesador Intel® N97, los cuales ofrecen beneficios económicos en forma de bajo consumo de energía y rentabilidad. No obstante, el UP Xtreme 7100 todavía se beneficia de hasta 8 núcleos y 8 hilos de potencia de procesamiento, mejorados por una frecuencia de un solo núcleo notablemente alta. En consecuencia, la plataforma proporciona el procesamiento de datos de sensores, los gráficos integrados y los recursos para la planificación de rutas y algoritmos de control necesarios para que sea ideal para la implementación de AMR y AGV.
UP Xtreme 7100 Developer | Board Intel® N-series Processor

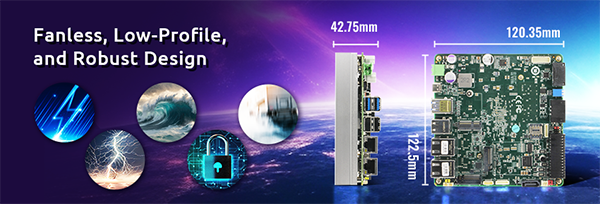

Construido en un factor de forma compacto de 120.35 mm x 122.5 mm, el UP Xtreme 7100 se implementa fácilmente en espacios reducidos, un hecho que se vuelve aún más impresionante por su diseño sin ventilador. Además, la placa tiene un perfil notablemente bajo, con solo 42.75 mm de altura. Para garantizar la compatibilidad con el uso industrial, la placa está armada con una serie de características robustas, que incluyen un amplio rango de entrada de alimentación de 9V a 36V, resistencia a sobretensiones, vibraciones y golpes, junto con puertos I/O bloqueables para evitar que se pierdan datos clave debido a entornos operativos hostiles.

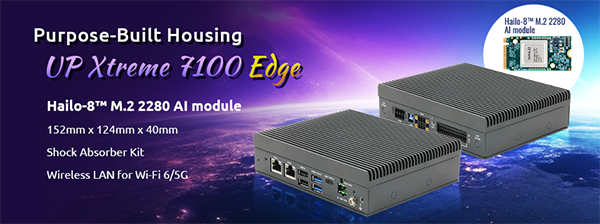

Si está buscando una solución a nivel de sistema lista para implementar y usar, el UP Xtreme 7100 Edge contiene todos los beneficios de su homólogo de placa en un mini PC sin cables y montable en VESA que mide solo 152 mm x 124 mm x 40 mm. Para una protección adicional, el UP Xtreme 7100 Edge también ofrece un kit de amortiguadores opcional y LAN inalámbrica para Wi-Fi 6 y 5G para una conectividad mejorada. Convirtiéndolo en el sistema para cualquier proyecto, el UP Xtreme 7100 Edge también es compatible con el módulo de IA Hailo-8™ M.2 2280, agregando capacidades de desarrollo de IA para satisfacer y superar las demandas de la próxima generación.
Especificaciones
UP Xtreme 7100

System

Processor

Intel® Processor N97
Intel® Core™ i3-N305

Graphics Intel® UHD Graphics Gen 12
Memory Up to 16GB LPDDR5
Storage

Up to 64GB onboard eMMC
M.2 2280 M-Key x 1 (PCIe Gen 3 [x2])
SATA 6Gb/s x 1

I/O

RS-232/422/485 x 1 (Terminal Block) (Default RS232)
30pin board-to-board Connector x 1
UART x 1 (via 10 Pin Header x 1)

Camera —
USB

USB 2.0 (Type A) x 2
USB 3.2 Gen 2 (Type A) x 2
USB 3.2 Gen 2 (Type C) x 1 (Supports DP alt mode)

Expansion

M.2 3052 B-Key x 1 with Nano SIM slot (USB 3.0)
M.2 2230 E-Key x 1 (USB 2.0/PCIe)
M.2 2280 M-Key x 1 (PCIe Gen 3 [x2])
24V 8-in/8-out Digital I/O x 1 via Terminal Block (Output current: 500mA per channel)
6 pin GPIO x 1 via Terminal Block
6 pin 2-channel CAN 2.0B x 1 via Terminal Block (10 ~ 1000 kbps)
DIP Switch for CANBus function x 1
CAN LED indicator x 2
SATA 6Gb/s x 1

Display Interface

DP 1.4a x 1 (via USB Type-C)
eDP 1.3 x 1

Ethernet

2.5GbE x 2 (Intel® I226-IT)

Security Onboard TPM 2.0
RTC Yes
OS Support

Ubuntu 22.04 LTS (kernel 5.15 and kernel 5.19)

Power Requirement

Power 9-36V
Power Supply Type AT/ATX (AT as default)
Power Consumption (Typical) 52W~55W

Mechanical

Dimension 4.74” x 4.82” (120.35mm x 122.5mm)
Net Weight 1.11.lb (0.5kg)
Gross Weight 1.76 lb (0.8kg)

Environment

Operating Temperature With Heatsink: -4°F ~ 158°F (0°C ~ 60°C)/0.5m/s airflow
Operation Humidity 0% ~ 90% relative humidity, non-condensing
MTBF 421,998
Certification CE/FCC Class A, RoHS Compliant, REACH
Descargas
Ficha de datos
Manual
Para detalles del empaque, especificaciones tecnicas y otra informaciónes del producto, descargue la hoja de datos o el manual para el usuario.
