UP SQUARED

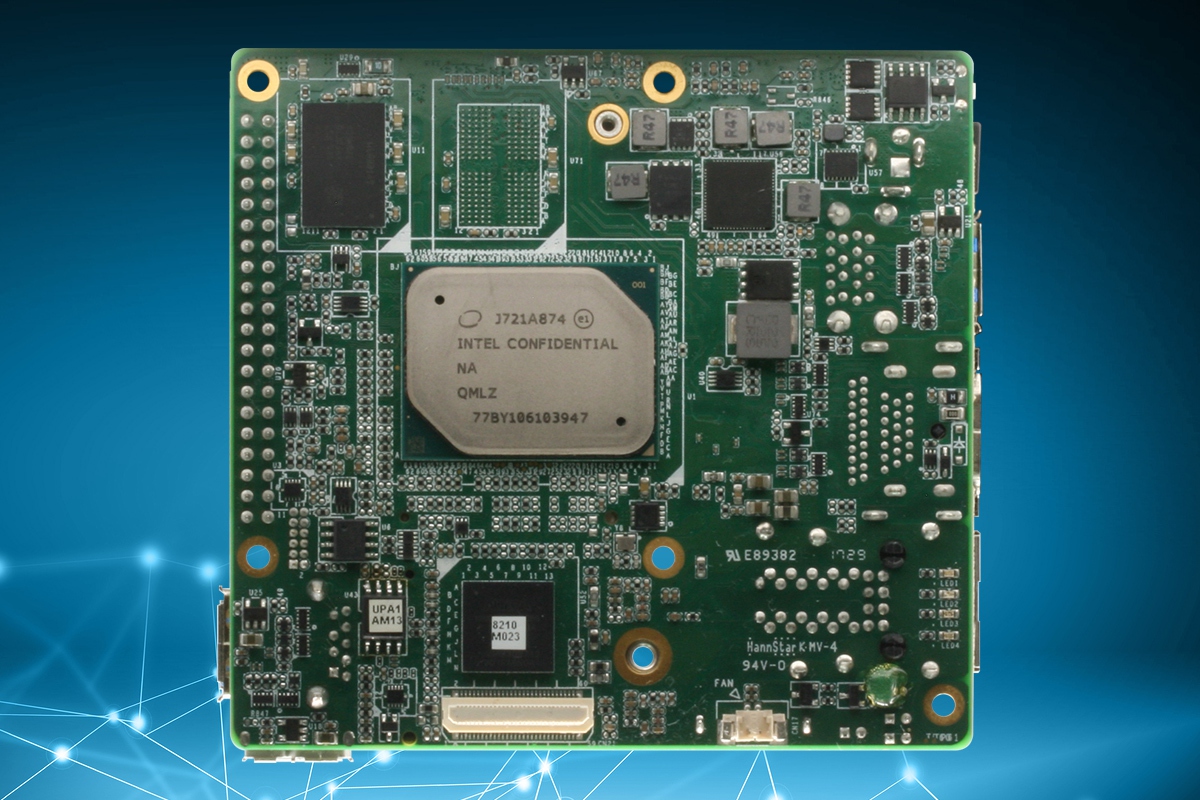

Placa de desarrollo UP Squared con SoC de procesador Intel® Pentium® N4200/ Celeron® N3350
Características
- SoC de procesador Intel® Pentium® N4200/ Celeron® N3350
- Memoria LPDDR4 integrada de hasta 8 GB
- Almacenamiento eMMC integrado de hasta 128 GB
- Gigabit LAN x 2, USB 2.0 x 2, USB 3.0 (Type A) x 3
- 5V DC-in, 4-6A, 40 pin GPIO x 1, DP/eDP/HDMI x 1
- MIPI-CSI (4-Lane & 2-Lane) x 1, Mini-PCIe /M.2 2230 x 1
- SATA3 x 1, 60pin EXHAT
UP Squared (UP²) es la placa para makers más rápida del mundo con las características de alto rendimiento y bajo consumo de energía de los procesadores Intel® Celeron™, Pentium™ y Atom™ (nombre en clave Apollo Lake).
La GPU interna es la nueva Intel® Gen. 9 HD con 12/18 unidades de ejecución, compatible con decodificación y codificación de códec 4K para HEVC⁴, H.264 y VP8. Gracias a la Unidad de Procesamiento de Imágenes de las Unidades Vectoriales y a la Gestión de Sincronización de Precisión para sincronizar la CPU con las E/S, así como a un determinismo mejorado (QoS de caché, Tecnología de Virtualización Intel), todo el procesamiento gráfico resulta sencillo para UP Squared.
UP Squared incluye 2 GB/4 GB/8 GB de LPDDR4 y 32 GB/64 GB/128 GB de eMMC. Un bus GP de 40 pines proporciona a los makers la libertad de crear su propio módulo. Además, cuenta con un EXHAT de 60 pines para aplicaciones integradas, lo que permite explorar más posibilidades. Las capacidades de expansión de UP2 (UP Squared) van mucho más allá de esto. Mini-PCI-e, M.2 2230 y SATA3 nativos están integrados en la placa.
UP Squared es compatible con el módulo mPCIe AI Core X, que cuenta con Intel Movidius Myriad X. Con velocidades de hasta 105 fps (80 típicos) y 1 billón de operaciones de punto flotante, añadir AI Core X a UP Squared crea una solución potente y compacta de IA en el borde (AI Edge). UP Squared con AI Core X tiene un rendimiento comprobado en el mundo real, siendo utilizado por los socios de AAEON en aplicaciones que van desde el reconocimiento de matrículas hasta inspecciones visuales con drones.
La placa es compatible con Windows 10, Windows IoT Core, Ubilinux, Ubuntu, Yocto y Android Nougat. Realmente depende de usted decidir qué sistema operativo es el mejor para su aplicación. ¡Ahora, todo lo que necesita es una UP Squared para comenzar su proyecto! Si necesita un sistema completo para su proyecto, consulte el sistema UP Squared "UPS-GWS01".
| System | |
| Processor | Intel® Celeron® Processor N3350 Intel® Pentium® Processor N4200 Intel Atom® x7-E3950 Intel Atom® x5-E3940 |
| Graphics | Intel® HD Graphics |
| Memory | Up to 8GB onboard LPDDR4 |
| Storage | Up to 128GB onboard eMMC |
| I/O | HDMI 1.4b x 1 DP 1.2 x 1 |
| Camera | MIPI-CSI via 21 Pin FPC connector x 1 MIPI-CSI via 31 Pin FPC connector x 1 |
| USB | USB 2.0 x 2 (via 10 Pin Header x 1) USB 3.2 Gen 1 x 3 (Type-A) USB 3.2 Gen 1 OTG x 1 (Micro B) |
| Expansion | 40-pin GPIO x 1 Full-sized mPCIe x 1 (PCIe & SATA [x1] , USB2.0 [x1]) M.2 2230 E-Key x 1 (PCIe [x1], USB2.0 [x1]) SATA III x 1 60 Pin EXHAT x 1 |
| Display Interface | HDMI 1.4b x 1 DP 1.2 x 1 eDP 1.3 x 1 |
| Ethernet | GbE x 2 (Realtek 8111H CG) |
| Security | fTPM |
| RTC | Yes |
| OS Support | Windows® 10 IoT Enterprise LTSC 2021 Windows IoT Core Linux Ubuntu 20.04 LTS Linux Yocto 3.1 |
Power Requirement | |
| Power | 5V DC-in |
| Power Supply Type | AT/ATX (AT as default) |
| Power Consumption (Typical) | 15.05W |
Mechanical | |
| Dimension | 3.37“ x 3.54“ (85.6 mm × 90 mm) |
| Net Weight | 0.463 lbs (0.21kg) |
| Gross Weight | 0.639 lbs (0.29kg) |
Environment | |
| Operating Temperature | 32°F ~ 140°F (0°C ~ 60°) / 0.5 airflow |
| Operation Humidity | 0%~90% relative humidity, non-condensing |
| MTBF | 173,446 Hours |
| Certification | CE/FCC Class A, RoHS complaint, REACH |
