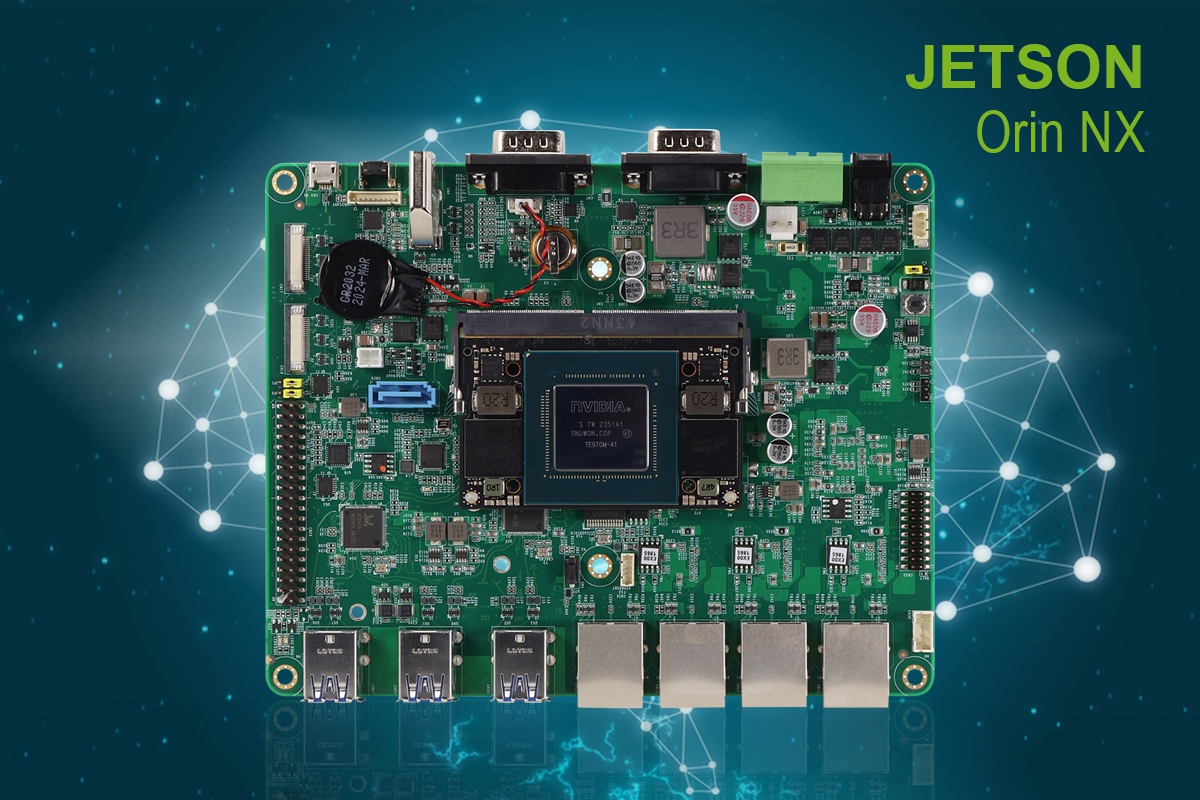

Embedded board with NVIDIA® Jetson Orin™ NX

BOXER-8654AI-KIT

搭载 NVIDIA® Jetson Orin™ NX 的边缘 AI 嵌入式板卡

特性

  • NVIDIA® Jetson Orin™ NX
  • MIPI 连接器 x 2
  • M.2 2230 E-Key x 1, M.2 2280 M-Key x 1, M.2 3052 B-Key x 1
  • 兼容 NVIDIA Jetson Orin Nano 开发者套件的 40-pin 排针
  • PoE 连接器，风扇连接器
  • 12V ~ 24V 宽压直流电源输入
  • 支持 TPM 2.0（通过跳线选择）
产品概述

BOXER-8654AI 由研扬科技推出，是一款采用 NVIDIA® Jetson Orin™ 平台的高端嵌入式系统，专为卓越的边缘 AI 应用而设计。凭籍出色的 AI 性能，它支持广泛的行业应用，包括智能制造和智慧城市。其坚固的无风扇设计可确保在恶劣环境中可靠运行，使其成为关键任务部署的信赖之选。

获取报价

BOXER-8654AI 配备丰富的 I/O 选项，如多个 USB 接口、串口和网络连接，可与各种设备和传感器无缝集成。其紧凑的外形尺寸和灵活的安装方式，使其能够轻松安装在狭小空间中。它支持多种 AI 框架，可加速智能解决方案的开发与部署，实现实时数据处理和决策。

在线购物

超越普通转接板的强大性能

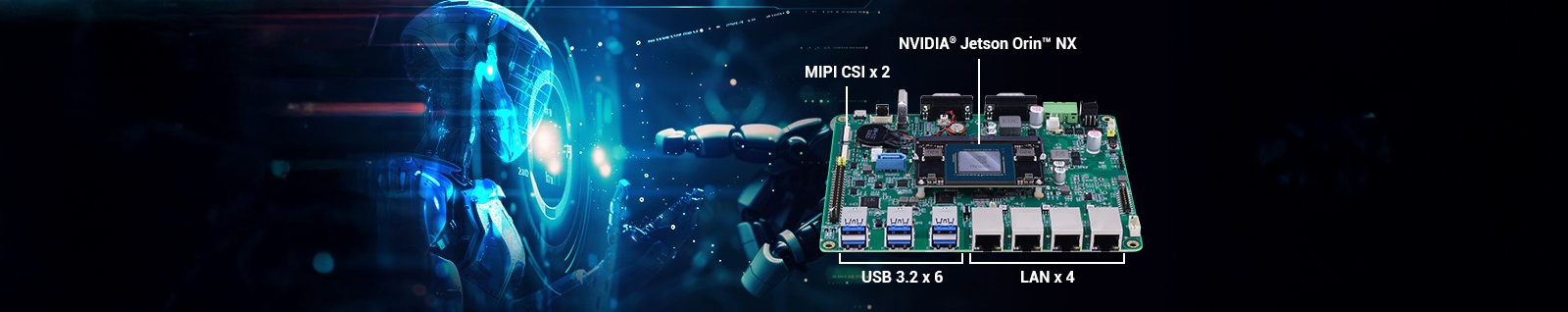

作为一款与众不同的转接板，BOXER-8654AI-KIT 配备了全功能 I/O，包括六个 USB 3.2 Gen 2 接口、一个带外（OOB）管理针脚 Header，以及四个 LAN 接口（可选配 PoE 电源板），通过单一接口同时实现供电与数据传输。此外，该套件还提供双 MIPI CSI 连接器，可连接最多四个 MIPI 摄像头，实现高带宽、低延迟的图像采集。

预装 Jetpack 简化开发流程

作为一款与众不同的转接板，BOXER-8654AI-KIT 配备了全功能 I/O，包括六个 USB 3.2 Gen 2 接口、一个带外（OOB）管理针脚 Header，以及四个 LAN 接口（可选配 PoE 电源板），通过单一接口同时实现供电与数据传输。此外，该套件还提供双 MIPI CSI 连接器，可连接最多四个 MIPI 摄像头，实现高带宽、低延迟的图像采集。

多种扩展支持 Wi-Fi、5G 与 NVMe

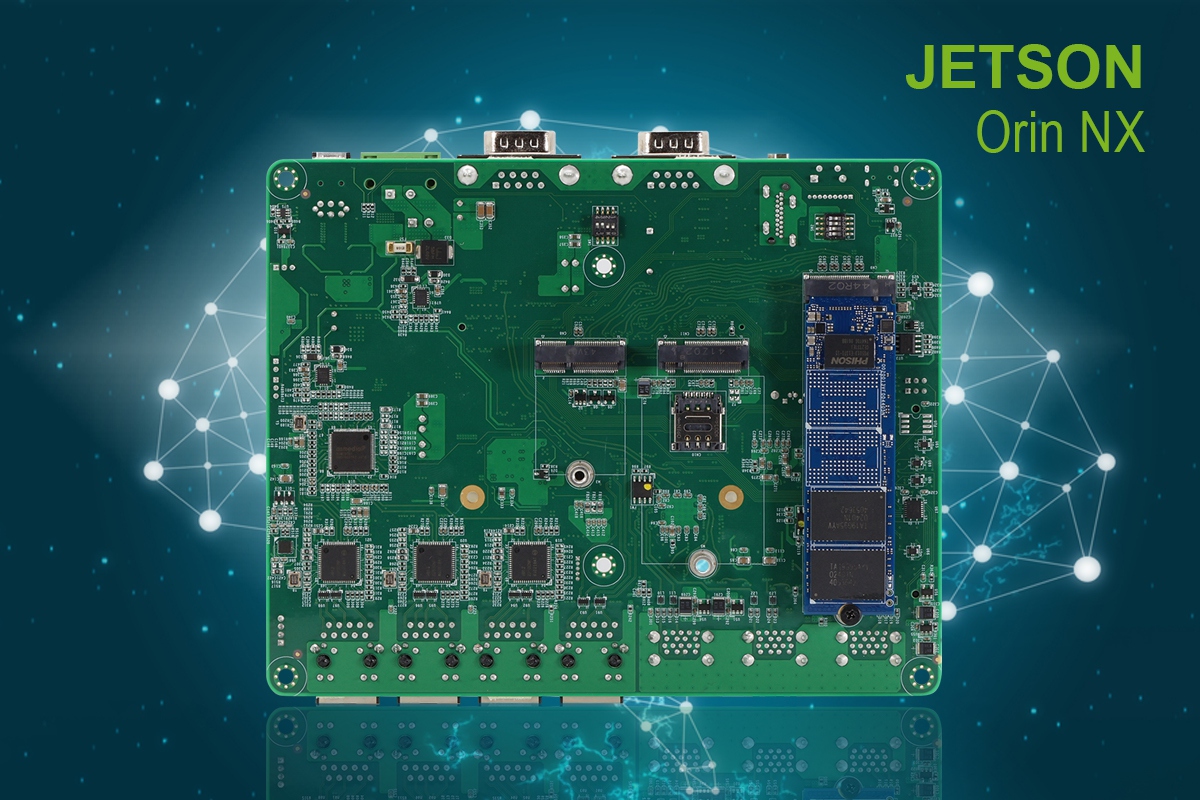

M.2 E 和 B-key 插槽可用于安装 Wi-Fi 和 5G 模块，后者还提供板载 SIM 卡槽以进行蜂窝数据传输。同时，BOXER-8654AI-KIT 的 M.2 M-Key 插槽可支持高性能 NVMe SSD 存储，完全能够满足构建 AI 解决方案所需的大容量存储和高速读写需求。

40-pin 排针，无限可能

兼容 NVIDIA Jetson 的 40-pin 排针开启了丰富且可定制的接口选择，致力于构建能够运行在边缘端的嵌入式解决方案。该套件的 40-pin 排针提供 I2C、SPI、UART 等串口接口，补充了板载 DB-9 接口的功能，并融合了 RS-232(RX/TX/GND)/422/485 和 CANBus。
规格
BOXER-8654AI-KIT

System

AI Accelerator NVIDIA® Jetson Orin™ NX
CPU Orin NX 16GB: 8-core Arm® Cortex®-A78AE ARMv8.2 64-bit CPU Orin NX 8GB: 6-core Arm® Cortex®-A78AE ARMv8.2 64-bit CPU
System Memory 16GB LPDDR5 8GB LPDDR5
Storage Device M.2 M-Key 2280 x 1 (NVMe)
Display Interface HDMI Type A for HDMI 1.4 x 1
Ethernet RJ-45 x 4 for GbE LAN (optional: power module for PoE (25.6W each port
I/O

MIPI Connector x 2 (4 lanes for each MIPI connector, Default IMX219)

DB-9 x 1 for RS-232(RX/TX/GND)/422/485

DB-9 x 1 for CANBus

USB Type A x 6 for USB 3.2 Gen 2 Micro USB for image flash x 1 Power Button with LED Indicator x 1

2-pin Phoenix Type x 1 for Power Input Recovery Button x 1

40-pin Header compliant with NVIDIA Jetson Orin Nano Developer Kit Pin Header x 1 for RS/232/422/485 by jump select UART to 40-pin Box Header x 1 for OOB

SATA Connector x 1

SATA power Connector x 1

Expansion

M.2 2230 E-Key x 1

M.2 2242/3042/3052 B-Key x 1 (SIM onboard)

M.2 2280 M-Key x 1

Indicator Power LED x 1
OS Support Linux (NVIDIA Jetpack™ 6.0 and above)

Power Supply

Power Requirement 12V ~ 24V DC in with 2-pin Terminal Block x 1

Mechanical

Mounting —
Dimensions (W x D x H) 6.53’’ x 5.24’’ (166mm x 133mm)
Gross Weight 0.79 lbs (0.36 Kg)
Net Weight 0.42 lbs (0.19 Kg)

Environmental

Operating Temperature -13°F ~ 158°F (-25°C ~ 70°C) w/ Fan Kit, according to IEC60068-2 with 0.5 m/s AirFlow
Storage Temperature -40°F ~ 185°F (-40°C ~ 85°C)
Storage Humidity 5 ~ 95% @ 40°C, non-condensing
Anti-Vibration —
Anti-Shock —
Certification CE / FCC class A
下载
数据手册
用户手册
有关包装清单、详细规格及其他产品信息，请下载数据手册或用户手册。
