8th Gen Intel® Core™ and Celeron® processors (Whiskey Lake)
UP Xtreme Edge Computing System, Onboard DDR4 memory, Max 16GB

UPX-Edge

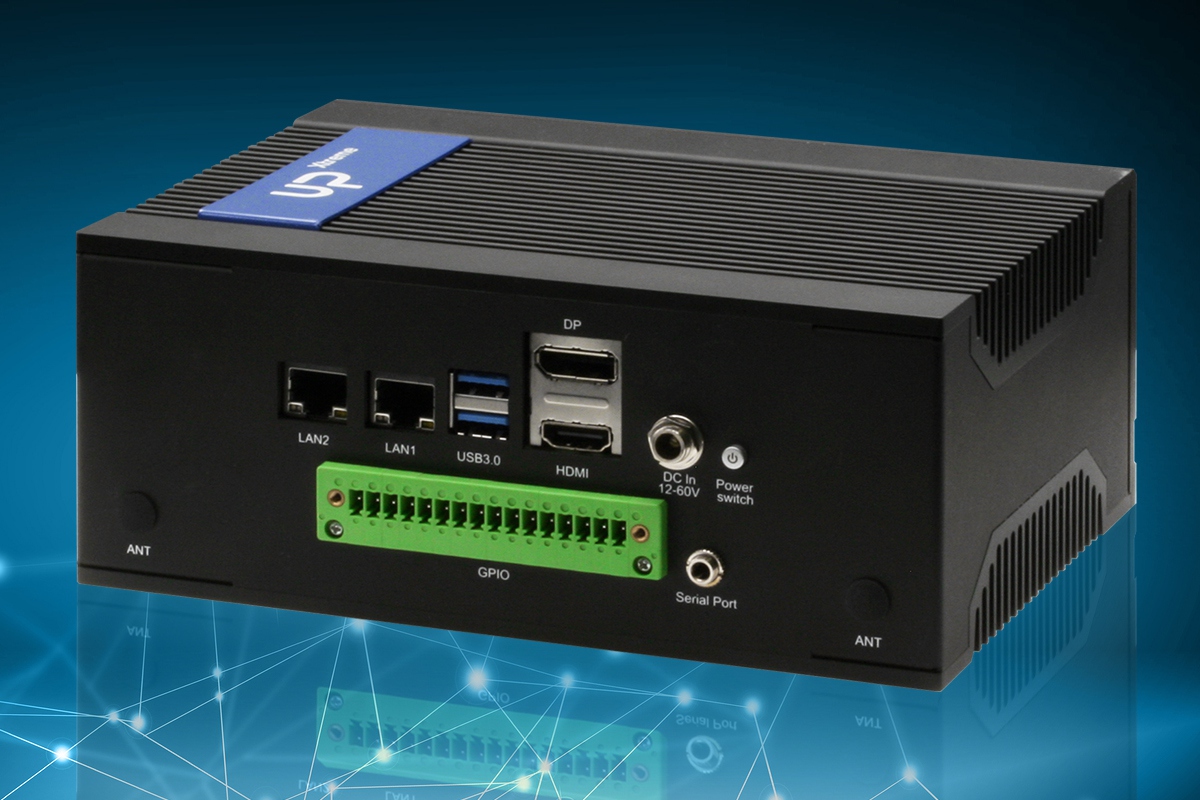

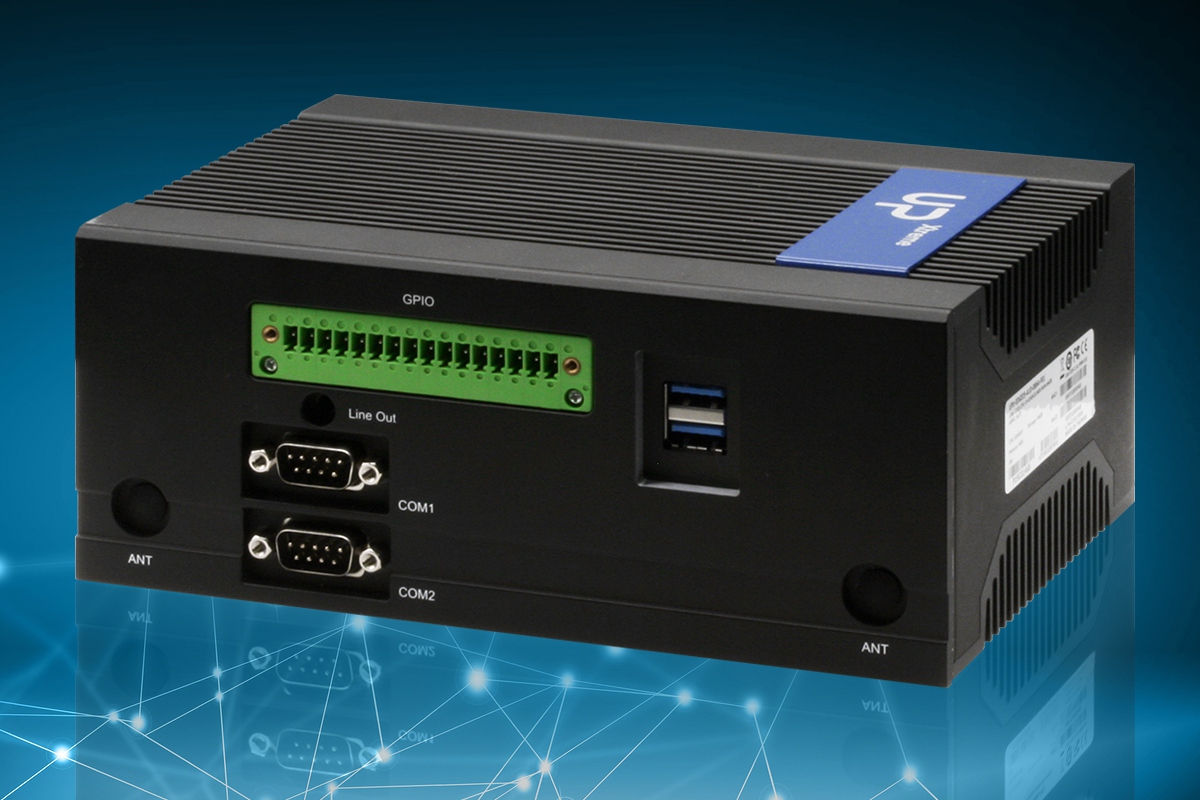

UP Xtreme Edge Computing System


フィーチャ

  • Intel® WHL-U Core™ i7/i5/i3/Celeron Processor SoC
  • Onboard DDR4 memory, Max 16GB
  • eMMC 64GB
  • HDMI 2.0 x 1 (Support 4K at 60 Hz)
  • COM ports (RS-232/422/485) x 2
  • 16pin GPIO connectors (1 x GPIO for STM32, 1 x GPIO for 40pin HAT)
  • Audio Jack x 1 (line out + Mic)
  • 12-60V DC-in
  • Fanless Chassis design
概要

UP Xtreme Edge Computing System (略して UPX-Edge) は、箱から出してすぐに使える完全な組み込みシステムです。 UP Xtreme ボード上に構築された UPX-Edge は、第 8 世代 Intel® Core™ および Celeron® プロセッサ (旧 Whiskey Lake) を搭載し、最大 16 GB のオンボード RAM と 64 GB の eMMC メモリを搭載し、あらゆるアプリケーションに電力を供給します。最新のインテル® グラフィックス ソリューションを備えた UPX-Edge は 4K ビデオ出力が可能で、標準で内蔵オーディオ ジャックを備えています。

UPX-Edge は、主要な産業用 I/O 機能を備えて設計されており、柔軟性があり、既存のインフラストラクチャと簡単に統合できます。 I/O ポートには、2 つの外部 GPIO 接続、2 つの COM ポート、および 4 つの USB 3.2 Gen 1 ポートが含まれます。 UPX-Edge は、-20°C ~ 70°C の動作温度範囲で、極端な条件にも耐えることができます (AI Core XM 2280、2x Intel® Movidius™ Myriad™ X でテスト)。

UPX-Edge を使用すると、工場の IoT ゲートウェイ、AI を活用したマシン コントローラー、またはスマート小売アプリケーションなど、強力なエッジ システムの導入が簡

仕様

System

CPU 8th generation Intel® Core™ i7/i5/i3/Celeron Processor SoC
Memory

Onboard DDR4 memory, Max 16GB
Single Channel: 4GB
Dual Channel: 8GB, 16GB

Graphics Intel® Graphics, GEN 9
Storage eMMC 64GB
Ethernet

i7/i5 SKU LAN (i210 AT) x 1, LAN (i219 LM) x 1
i3/Celeron® LAN (i210 AT) x 1, LAN (i219 V) x 1

WIFI/BT Optional
Audio Line out + MIC x 1
USB USB 3.2 Gen 2 x 4
Expansion Slot

M.2 2230 E Key x 1
M.2 2280 M Key x 1
mPCIe slot x 1
100pin connector x 1
40 pin HAT x 1
SATA3 connector x 1 (support 2.5” HDD/SSD expansion)

I/O Placements

Power DC-in Jack x 1, Power Button x 1
USB

USB 3.2 Gen 2 STACK Connector for 2 ports (Front) x 1
USB 3.2 Gen 2 STACK Connector for 2 ports (Rear) x 1

Display Port

HDMI 2.0 x 1 (Support 4K at 60 Hz), DP 1.2 x 1,
16pin GPIO connectors (1 x GPIOfor SMT32, 1 x GPIO for 40pin HAT)

Ethernet RJ45 connector x 2
COM RS-232/422/485 x 2

Environment

Power 12V - 60VDC
Form Factor 7.48” x 5.12” x 3.1” (190mm x 130mm x 78.6mm)
Gross Weight 6.61lbs (3kg)
Operating Temperature

eMMC: 32°F ~ 140°F (0°C ~ 60°C)
SATA: -4°F ~ 158°F (-20°C ~ 70°C)
With AI module: 32°F ~ 140°F (0°C ~ 60°C)

Operating Humidity 0% ~ 90% relative humidity non-condensing
Certification CE/FCC Class A, RoHS Compliant, REACH
OS Support

Win 10, Linux Ubuntu 18.04 with Kernel 5.0, Linux Yocto 2.7 with Kernel 4.19

ダウンロード
パッキングリスト、詳細仕様、その他の製品情報については、データセットまたはユーザーマニュアルをダウンロードしてください。
