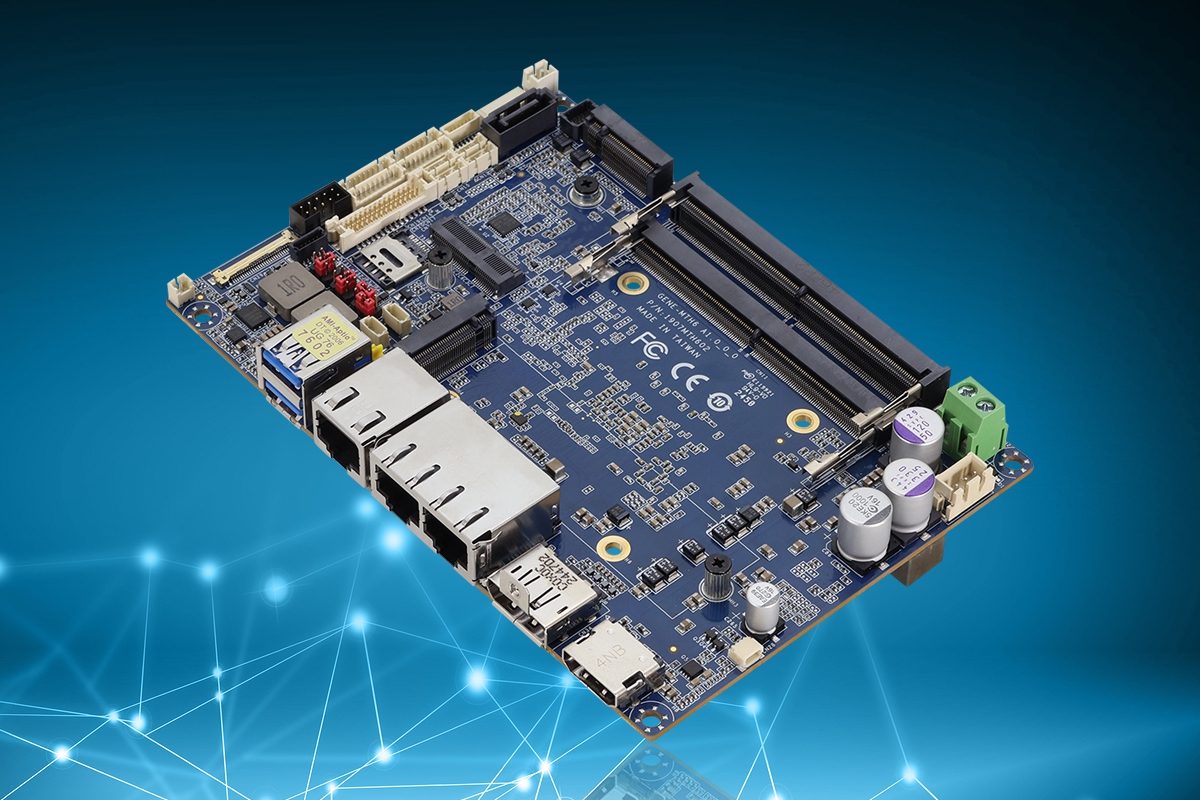

GENE-MTH6
Intel® Core™ Ultra SoC 탑재 3.5인치 SubCompact 보드
주요 특징
- Intel® Core™ Ultra 프로세서 (시리즈 1)
- DDR5 5600 MHz, 듀얼 채널 SODIMM 2개, 최대 96GB
- LVDS 1개, eDP 1개, DP 1개, HDMI 1개
- LAN 3개, SATA 6Gb/s 1개, 8비트 GPIO
- USB 3.2 Gen 2 2개, USB 2.0 4개
- M.2 2280 M-Key 1개, M.2 3052 B-Key 1개, M.2 2230 E-Key 1개
- DC 입력 9 ~ 36V
GENE-MTH6의 아키텍처는 최대의 성능을 발휘하도록 설계되었으며, Intel® Core™ Ultra CPU, Intel® Arc™ 그래픽 및 전용 NPU로 구성된 세분화된(Disaggregated) SoC를 특징으로 합니다. 여기에 지연 없는 데이터 관리를 위한 96GB DDR5 지원이 더해졌습니다. 이러한 조합은 복잡한 AI 및 머신 러닝 워크로드를 처리할 수 있는 성능을 제공할 뿐만 아니라 엣지에서 대용량 데이터 세트를 실시간으로 관리할 수 있는 능력을 제공합니다.
ERP를 지원하는 9V~36V 전원 입력 범위를 통해 전력 효율성이 뛰어나며 다양한 스마트 시티 배포 환경에 적합합니다. 한편, 보드의 M.2 M-Key 슬롯과 FPC2 커넥터를 사용하면 여러 유형의 스토리지 모듈을 설치할 수 있으며, FPC2 커넥터는 RAID도 지원합니다. 따라서 GENE-MTH6는 실시간 비디오 분석과 같은 기능에 필수적인 높은 읽기/쓰기 속도를 갖춘 모듈을 수용할 수 있으며, 스마트 그리드 및 공공 안전 네트워크와 같은 애플리케이션으로 확장할 때 중요한 스마트 시티 인프라에 대한 이중화를 제공합니다.
GENE-MTH6는 강력한 유선 인터페이스와 차세대 무선 확장을 혼합하여 360° 연결을 제공합니다. 2.5GbE로 실행되는 2개를 포함하여 총 3개의 LAN 포트가 뛰어난 유선 네트워킹을 제공합니다. 또한 PEX 지원은 주변 카메라 및 센서의 대용량 데이터를 관리하기 위한 로드 밸런싱 및 트래픽 어그리게이션과 같은 고급 기능을 촉진합니다. 한편, GENE-MTH6의 M.2 E-Key 및 B-Key 슬롯은 각각 Wi-Fi 6E CNVi 및 5G 형태로 초고속, 저지연 무선 통신을 제공합니다.
System | |
| Form Factor | 3.5“ SubCompact Board |
| CPU | Intel® Core™ Ultra Processors: Intel® Core™ Ultra 7 Processor 155H (16C/22T, up to 4.8 GHz, 28W) Intel® Core™ Ultra 5 Processor 125H (14C/18T, up to 4.5 GHz, 28W) Intel® Core™ Ultra 7 Processor 155U (12C/14T, up to 4.8 GHz, 15W) Intel® Core™ Ultra 5 Processor 125U (12C/14T, up to 4.3 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 5600, Dual Channel SODIMM x 2 Max. 96GB, Non-ECC |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAH |
| Dimensions | 5.75“ x 4“ (146mm x 101.7mm), 0.88 lb. (0.4Kg) |
| OS Support | Windows® 10 (64-bit) Windows® 11 (64-bit) Linux Ubuntu 22.04.3 (kernel 6.2.0-26-generic) |
Power | |
| Power Requirement | +9-36V (Optional: +12V), support ERP |
| Power Supply Type | AT/ATX, support 3pin ATX |
| Connector | Phoenix 2-pin Connector (Colay 4 pin connector) |
| Power Consumption | Intel® Core™ Ultra 7, DDR5 32GB x 2, 5.78A @+12V (Typical) Intel® Core™ Ultra 7, DDR5 32GB x 1, 8.42A @+12V (Max) |
Display | |
| Controller | Intel® Arc™ Graphics Intel® Graphics |
| LVDS/eDP | LVDS x 1, Dual-Channel 18/24-bit, up to 1920 x 1080 eDP 1.4b HBR3 x 1, up to 3840 x 2160 @60Hz |
| Display Interface | HDMI 2.1 x 1, up to 8K x 4K@60Hz or 4K x 2K@120Hz DP 2.0 x 1, up to 7680 x 4320@60Hz 30bpp (support DP++) |
| Multiple Display | Up to 4 Simultaneous Displays |
Audio | |
| Codec | Realtek ALC897 |
| Audio Interface | Line-in/Line-out/MIC (Audio function not available for WiTAS SKU) |
| Speaker | — |
External I/O | |
| Ethernet | Intel® I219 1GbE, RJ-45 x 1 Intel® I226 2.5GbE, RJ-45 x 2, support PEX (Support Vpro only with ULTRA 7 165U/165H, ULTRA 5 135U/135H) |
| USB | USB3.2 Gen 2 x 2 port |
| Serial Port | — |
| Video | HDMI 2.1 x 1 DP 2.0++ x 1 |
Internal I/O | |
| USB | USB 2.0 x 4 |
| Serial Port | COM 1, COM 2 (RS-232/422/485, supports 5V/12V/RI) COM 3, COM 4 (RS-232) |
| Video |
LVDS x 1 Inverter x 1 (12V/2A) eDP x 1 |
| SATA | SATA 6.0 Gb/s x 1 +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/I2C x 1 (Default: SMBus) |
| Touch | — |
| Fan | 4 wire Smart Fan x 1 |
| Sim | Nano SIM x 1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
Expansion | |
| Mini PCIe/mSATA | — |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4]/SATA) Default: PCIe 4.0 [x4] (selected by BOM) M.2 3052 B-Key x 1 (PCIe 3.0 [x1] + USB 3.2/PCIe 3.0 [x2]) Default: PCIe 3.0 [x1] (selected by BOM) M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB 2.0), supports Wi-Fi 6E CNVi (RAID 0, RAID 1 support on PCIe storage) |
| Others | FPC2 x 1 (PCIe Gen4 [x4] x 2), Support RAID 0, RAID 1 |
Environment & Certification | |
| Operating Temp. | 32°F ~ 140°F (0°C ~ 60°C) |
| Storage Temp. | -40°F ~ 185°F (-40°C ~ 85°C) |
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing |
| MTBF (Hours) | 753,493 |
| EMC | CE/FCC Class A |
