PICO-RAP4
13세대 Intel® Core™ i7/i5/i3 프로세서 탑재 Pico-ITX 보드
주요 특징
- 13세대 Intel® Core™ i7/i5/i3 프로세서 SoC
- DDR5 SODIMM, 최대 32 GB
- 2.5GbE Intel i226 + 1GbE Intel i219
- HDMI 1.4 + eDP 1.4/LVDS 듀얼 채널 18~24bit
- 하프 사이즈 mPCIe/mSATA 1개, M.2 2280 M-Key 1개
- USB 3.2 Gen 2 2개, USB 2.0 2개, RS-232/422/485 2개
- TPM 2.0, SATA 6.0Gbps 1개, SMBUS/I2C 1개, 8비트 GPIO
- Mipi-CSI 4 lane 2개, 라인 입력/라인 출력/마이크 (옵션)
콤팩트한 파워하우스인 PICO-RAP4는 2.5인치 Pico-ITX 폼 팩터에서 13세대 Intel® Core™ 프로세서의 성능을 활용합니다. 강력한 CPU 플랫폼을 탑재한 AAEON의 가장 작은 보드인 PICO-RAP4는 눈에 띄지 않게 배포할 수 있는 형태로 비교할 수 없는 성능을 제공하여 세계 최고 수준의 산업 제어, 소매 및 의료 영상 애플리케이션을 생성합니다.
하이브리드 아키텍처, 전력 효율성 및 고급 인터페이스 선택은 높은 컴퓨팅 성능과 낮은 전력 소비의 균형을 맞춥니다. 따라서 PICO-RAP4는 차지하는 공간은 작지만 엄청난 잠재력을 제공합니다.
13세대 Intel® Core™ 프로세서와 함께 최대 6개의 P-코어, 8개의 E-코어 및 20개의 스레드의 강력한 컴퓨팅 성능을 특징으로 하는 하이브리드 CPU 아키텍처가 도입되었습니다. 이를 통해 사용자는 까다로운 작업을 위해 고속 처리를 활용하는 동시에 덜 집약적인 기능을 위해 에너지를 절약하여 전력 효율성을 유지할 수 있습니다. PICO-RAP4의 SODIMM 기반 DDR5는 또한 보다 유연한 구성에서 더 빠른 데이터 전송 속도와 향상된 대역폭을 제공하여 최소한의 지연 시간이 핵심인 서비스 로봇 및 비디오 감시와 같은 애플리케이션에 매우 적합합니다.
PICO-RAP4의 디스플레이 인터페이스와 Intel® Iris Xe Graphics는 의료 영상 솔루션을 위한 완벽한 보드입니다. 듀얼 LAN, 다중 USB 인터페이스 및 MIPI CSI 지원을 통해 다양한 카메라 통합이 가능하며, Intel® Iris Xe Graphics로 구동되는 HDMI 및 공동 레이아웃(colayed)된 eDP 및 LVDS 디스플레이 인터페이스는 매우 선명한 시각적 디스플레이를 제공합니다. 또한 보드의 M.2 2280 M-Key 및 Mini PCIe/mSATA 슬롯은 다목적 확장 옵션을 제공하여 향상된 시스템 성능과 스토리지 유연성을 지원합니다.
보드의 실시간 데이터 처리 기능은 소매 환경의 서비스 로봇에 이상적인 선택입니다. TCC, TSN 및 시간 지정 GPIO 지원은 정확하고 동기화된 작업 실행을 보장하며 듀얼 시리얼 포트와 SMBus는 센서, 액추에이터 및 제어 시스템을 동화할 수 있는 신뢰할 수 있는 통신 채널을 제공합니다. 또한 보드의 I/O를 통해 센서, 미터 및 카메라를 실시간 모니터링 및 데이터 수집에 사용할 수 있으며 PICO-RAP4의 CPU 플랫폼 및 DDR5로 보강되어 SLAM, 객체 인식 및 경로 계획을 위해 대규모 데이터 세트를 활용할 수 있습니다.
System | |
| Form Factor | PICO-ITX |
| CPU | 13th Generation Intel® Core™/U series Processors: Intel® Core™ i 7 1370PE (6P+8E/20T, 1.90 GHz, 28W) Intel® Core™ i7 1370PRE (6P+8E/20T, 1.90 GHz, 28W) Intel® Core™ i5 1340PE (4P+8E/16T, 1.80 GHz, 28W) Intel® Core™ i3 1320PE (4P+4E/12T, 1.70 GHz, 28W) Intel® Processor U300E (1P+4E/6T, 1.10 GHz, 15W) |
| Chipset | Integrated with Intel® SoC |
| Memory Type | DDR5 5200, SODIMM x 1, Non-ECC (Max. 32GB) |
| BIOS | UEFI |
| Wake on LAN | Yes |
| Watchdog Timer | 255 Levels |
| Security | TPM2.0 |
| RTC Battery | Lithium Battery 3V/240mAh |
| Dimension | 3.94“ x 2.84“ (100mm x 72mm) |
| Gross Weight | 0.18 lbs (0.08 kg) |
| OS Support | Windows 10 (64 bit) Ubuntu 22.04.2 (eDP is verified on Ubuntu 23.10.1) |
Power | |
| Power Requirement | 12V only |
| Power Supply Type | AT/ATX |
| Connector | Phoenix 2-pin Connector (Default) Lockable DC Jack Connector (colay) |
| Power Consumption | Intel® Core™ i7-1370PE, DDR5 32GB, 4.51A@ +12V (TYPICAL) Intel® Core™ i7-1370PE, DDR5 32GB, 7.46A@ +12V (MAX) |
Display | |
| Controller | Intel® UHD Graphics |
| LVDS/eDP | LVDS x 1 (18/24bit 2CH) 1920 x 1200 @60Hz eDP 1.4 x 1, up to 3840 x 2160 (Optional) |
| Display Interface | HDMI 1.4 x 1, 3840 x 2160 @30Hz |
| Multiple Display | Up to 2 Simultaneous Displays |
Audio | |
| Codec | Realtek ALC256 |
| Audio Interface | Line-in/Line-out/Mic (Optional, Audio function not available for WiTAS SKU) |
| Speaker | — |

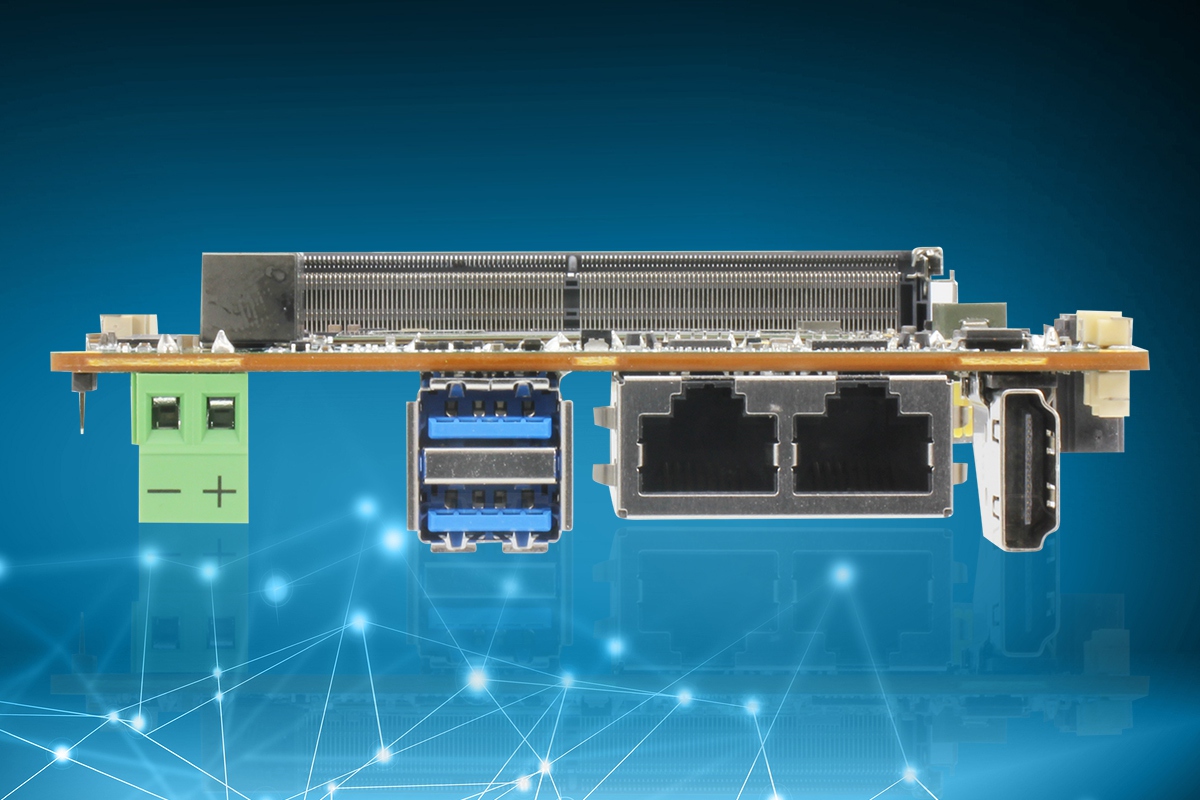

External I/O | |
| Ethernet | Intel® i226 2.5GbE, RJ-45 x 1 Intel® i219, 1GbE, RJ-45 x 1 |
| USB | USB 3.2 Gen2 x 2 |
| Serial Port | - |
| Video | HDMI 1.4 x 1 |
Internal I/O | |
| USB | USB 2.0 x 2 |
| Serial Port | COM1~2 (RS232/422/485, supports 5V/12V/RI) |
| Video | LVDS/eDP x 1(Default: LVDS) Inverter x 1 (12V/2A) |
| SATA | SATA 6.0 Gb/s x 1 +5V SATA Power Connector x 1 |
| Audio | Audio Header x 1 (Optional, Audio function not available for WiTAS SKU) |
| DIO/GPIO | GPIO 8-bit |
| SMBus/I2C | SMBus/ I2C x 1 (Default: SMBus) |
| Fan | 4pins Smart Fan x1 |
| Front Panel | HDD LED, PWR LED, Power Button, Buzzer, Reset |
| Others | — |
Expansion | |
| Mini PCIe/mSATA | Half Size mSATA/mPCIe x 1 (default: mSATA, select with BIOS) |
| M.2 | M.2 2280 M-Key x 1 (PCIe 4.0 [x4]) |
| Others | MIPI-CSI via 61-Pin FPC Connector |
Environment & Certification | |
| Operating Temp | 32°F ~ 140°F (0°C ~ 60°C) |
| Storage Temp | -40°F ~ 185°F (-40°C ~ 85°C) |
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing |
| MTBF (Hours) | 1,087,053 |
| EMC | CE/FCC Class A |
