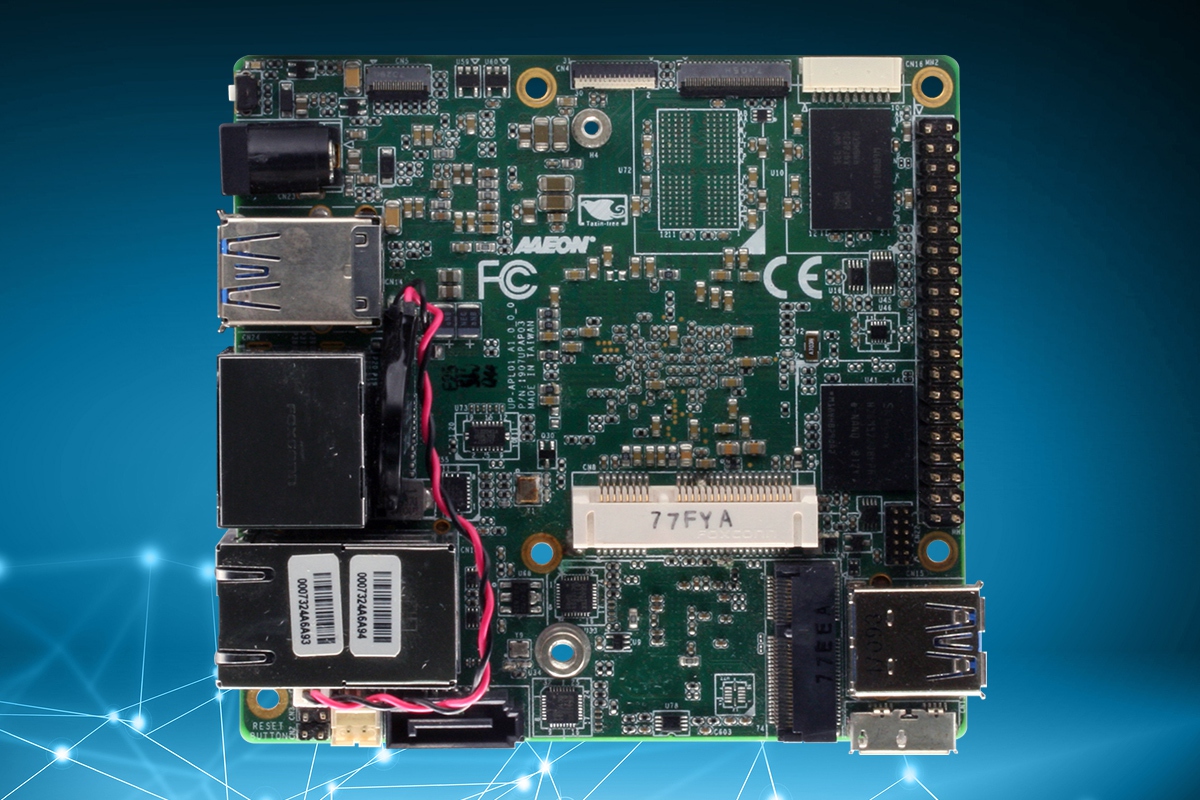

UP SQUARED
Intel® Pentium® N4200/ Celeron® N3350 프로세서 SoC 탑재 UP Squared 개발자 보드
특징
- Intel® Pentium® N4200/ Celeron® N3350 프로세서 SoC
- 최대 8GB 온보드 LPDDR4 메모리
- 최대 128GB 온보드 eMMC 스토리지
- Gigabit LAN x 2, USB 2.0 x 2, USB 3.0 (Type A) x 3
- 5V DC-in, 4-6A, 40 pin GPIO x 1, DP/eDP/HDMI x 1
- MIPI-CSI (4-Lane & 2-Lane) x 1, Mini-PCIe /M.2 2230 x 1
- SATA3 x 1, 60pin EXHAT
UP Squared(UP²)는 Intel® Celeron™, Pentium™ 및 Atom™ 프로세서(코드명 Apollo Lake)의 고성능 및 저전력 소비 기능을 갖춘 세계에서 가장 빠른 메이커 보드입니다.
내장 GPU는 12/18 실행 유닛(EU)을 갖춘 새로운 Intel® Gen. 9 HD이며 HEVC⁴, H.264 및 VP8을 위한 4K 코덱 디코딩 및 인코딩을 지원합니다. 벡터 유닛 이미지 처리 유닛과 CPU를 I/O와 동기화하는 정밀 타이밍 관리(Precision Timing Management), 향상된 결정성(캐시 QoS, Intel 가상화 기술) 덕분에 UP Squared는 모든 그래픽 처리를 원활하게 수행합니다.
UP Squared는 2GB/4GB/8GB LPDDR4 및 32GB/64GB/128GB eMMC를 탑재하고 있습니다. 40핀 GP-bus는 메이커가 모듈을 자유롭게 구축할 수 있도록 합니다. 또한 임베디드 애플리케이션을 위한 60핀 EXHAT이 있어 더 많은 가능성을 탐구할 수 있습니다. UP2(UP Squared)의 확장 기능은 여기서 끝이 아닙니다. 네이티브 mini-PCI-e, M.2 2230 및 SATA3가 모두 보드에 내장되어 있습니다.
견적 요청
UP Squared는 Intel Movidius Myriad X를 탑재한 AI Core X mPCIe 모듈을 지원합니다. 최대 105fps(일반 80fps)의 속도와 1조 번의 부동 소수점 연산 능력을 갖춘 AI Core X를 UP Squared에 추가하면 강력하고 콤팩트한 AI 엣지 솔루션이 완성됩니다. AI Core X가 결합된 UP Squared는 실제 성능이 입증되었으며, AAEON 파트너들에 의해 번호판 인식부터 드론 기반 시각 검사에 이르기까지 다양한 애플리케이션에서 사용되고 있습니다.
이 보드는 Windows 10, Windows IoT Core, Ubilinux, Ubuntu, Yocto 및 Android Nougat를 지원합니다. 애플리케이션에 가장 적합한 운영 체제를 자유롭게 결정할 수 있습니다. 이제 프로젝트를 시작하는 데 필요한 것은 UP Squared뿐입니다! 프로젝트를 위한 완전한 시스템이 필요한 경우 UP Squared 시스템 "UPS-GWS01"을 확인해 보세요.
| System | |
| Processor | Intel® Celeron® Processor N3350 Intel® Pentium® Processor N4200 Intel Atom® x7-E3950 Intel Atom® x5-E3940 |
| Graphics | Intel® HD Graphics |
| Memory | Up to 8GB onboard LPDDR4 |
| Storage | Up to 128GB onboard eMMC |

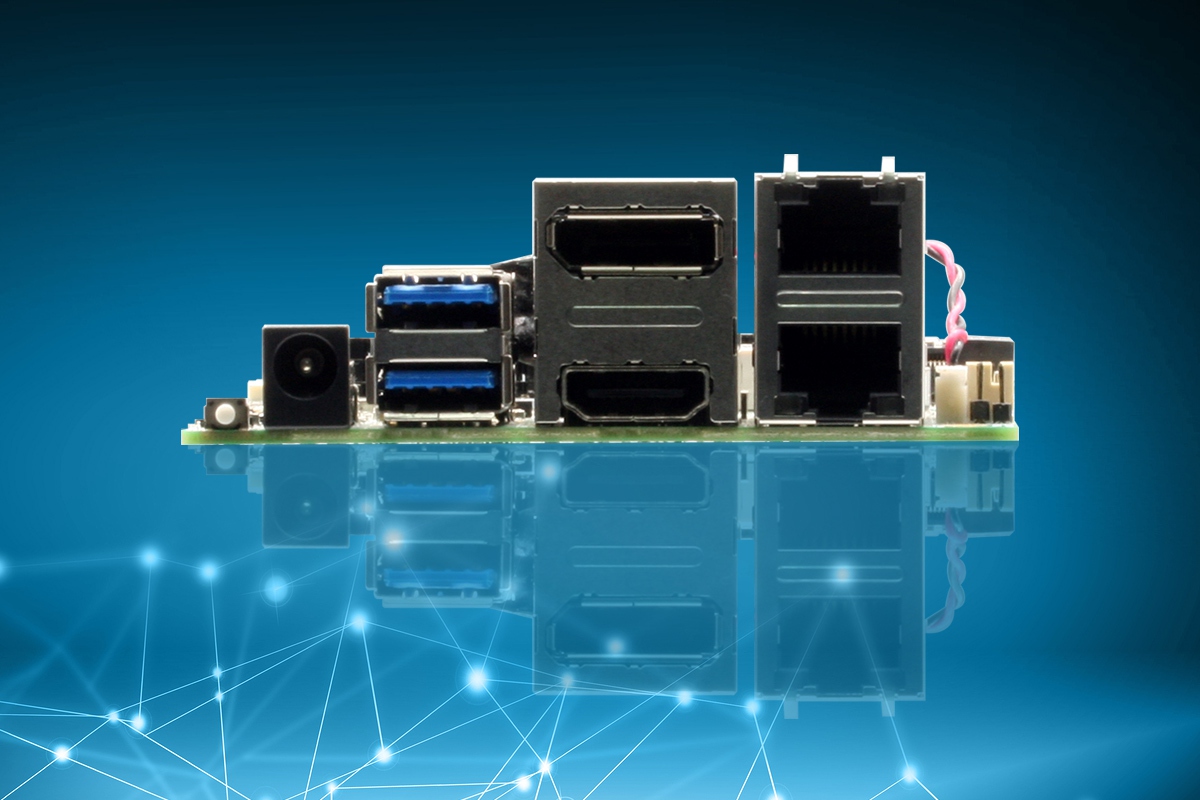

| I/O | HDMI 1.4b x 1 DP 1.2 x 1 |
| Camera | MIPI-CSI via 21 Pin FPC connector x 1 MIPI-CSI via 31 Pin FPC connector x 1 |
| USB | USB 2.0 x 2 (via 10 Pin Header x 1) USB 3.2 Gen 1 x 3 (Type-A) USB 3.2 Gen 1 OTG x 1 (Micro B) |
| Expansion | 40-pin GPIO x 1 Full-sized mPCIe x 1 (PCIe & SATA [x1] , USB2.0 [x1]) M.2 2230 E-Key x 1 (PCIe [x1], USB2.0 [x1]) SATA III x 1 60 Pin EXHAT x 1 |
| Display Interface | HDMI 1.4b x 1 DP 1.2 x 1 eDP 1.3 x 1 |
| Ethernet | GbE x 2 (Realtek 8111H CG) |
| Security | fTPM |
| RTC | Yes |
| OS Support | Windows® 10 IoT Enterprise LTSC 2021 Windows IoT Core Linux Ubuntu 20.04 LTS Linux Yocto 3.1 |
Power Requirement | |
| Power | 5V DC-in |
| Power Supply Type | AT/ATX (AT as default) |
| Power Consumption (Typical) | 15.05W |
Mechanical | |
| Dimension | 3.37“ x 3.54“ (85.6 mm × 90 mm) |
| Net Weight | 0.463 lbs (0.21kg) |
| Gross Weight | 0.639 lbs (0.29kg) |
Environment | |
| Operating Temperature | 32°F ~ 140°F (0°C ~ 60°) / 0.5 airflow |
| Operation Humidity | 0%~90% relative humidity, non-condensing |
| MTBF | 173,446 Hours |
| Certification | CE/FCC Class A, RoHS complaint, REACH |
